Kaminöfen
Temperaturfühler ZTF 223 mit Silikonkabel geeignet für: alle TEM Regelungen Technische Details Sensor NTC 5kOhm Schaltungsart 2-Leiter Messstrom ca. 1mA Durchmesser Schutzhülse Ø6mm - Werkstoff Edelstahl Länge Schutzhülse 50mm Schutzart IP65 Anschlussleitung Silikon zul. Temperaturbereich Leitungsmaterial 60°C...+180°C Anschlussleitungslänge 2m Anschlussenden 50mm freie Enden mit Aderendhülsen

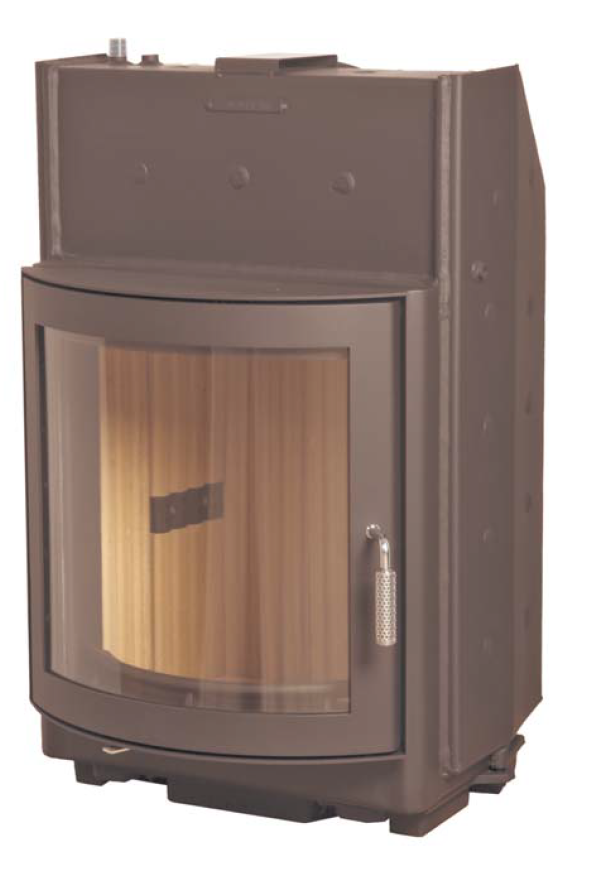

Kaminscheibe in runder Ausführung passend zu ZWS Kamineinsatz Mirus SZ10 II Höhe: 450mmBreite: 465mm (runde Seite)
Dieser Artikel ist leider nicht mehr verfügbar. Sollten Sie Bedarf an einem Ersatzartikel haben, sprechen Sie uns bitte an! Hocheffizienz-Umwälzpumpen zeichnen sich durch eine hohe Qualität „Made in Germany“ aus. Durch die Verwendung von hochwertigen Materialien sind unsere Produkte für eine lange Lebensdauer konzipiert. Alle Produkte unserer Umwälzpumpenserie haben eins gemeinsam: Hochwertige Technologie, perfekte Qualität und Anwendungsvorteile, die Nutzen schaffen. Als Werkstoff kommt Kataphorese beschichteter Armaturengrauguss sowie Chrom- Nickel- Stahl zum Einsatz. Diese bewährten Materialien garantieren hohe Widerstandsfähigkeit und ein vielseitiges Einsatzspektrum. Alle Umwälzpumpen werden mit Wärmedämmschalen, Dichtungen, Kupplungsstecker oder fest verbautem Kabel ausgeliefert. In einem durchschnittlichen Haushalt werden 10 bis 15% des Stromverbrauchs durch herkömmliche Standardpumpen verursacht. Durch den Einsatz der Hocheffizienzpumpen kann der Energieverbrauch gegenüber einer herkömmlichen Umwälzpumpe bis. Ca. 80% gesenkt werden. Die hydraulische Leistung konnte gegenüber den Standardpumpen nahezu gleichgehalten werden. Besonderheiten/Produktvorteile – Höchste Wirkungsgrade dank EC-Permanentmagnet-Motor Technologie – Ab 3 Watt min. Leistungsaufnahme – One- Touch Menüführung – Vorwählbare Regelungsarten konstante Drehzahl /variabler Differenzdruck – Antiblockierfunktion – Integrierter Motorschutz – Hohe Anlaufsicherheit – Einfache Rohrmontage durch praktischen Schlüsselansatz Technische Daten: Maximale Förderhöhe 4,0 m Maximaler Durchfluss 2.850 l/h Leistungsaufnahme 3 – 23 W Regelung 3 Konstantkennlinien, 3 Proportionalkennlinien Versorgungsspannung 1 x 230V, 50 Hz Motorschutz kein externer Motorschutz erforderlich Schutzart IP 42 Umgebungstemperatur 0 °C bis +40 °C Medientemperatur +5 °C bis +110 °C Temperaturklasse TF 110 gem. CEN 335-2-51 Systemdruck max. 10 bar Anschlussgrößen DN 15, DN 20, DN 25, DN 32 Einbaulängen 110 mm, 130 mm, 180 mm Material Pumpengehäuse 130 mm, 180 mm in Grauguss kataphoresebeschichtet;110 mm in Messing Gewicht inkl. Isolierung 2,5 kg EEI ≤ 0,20

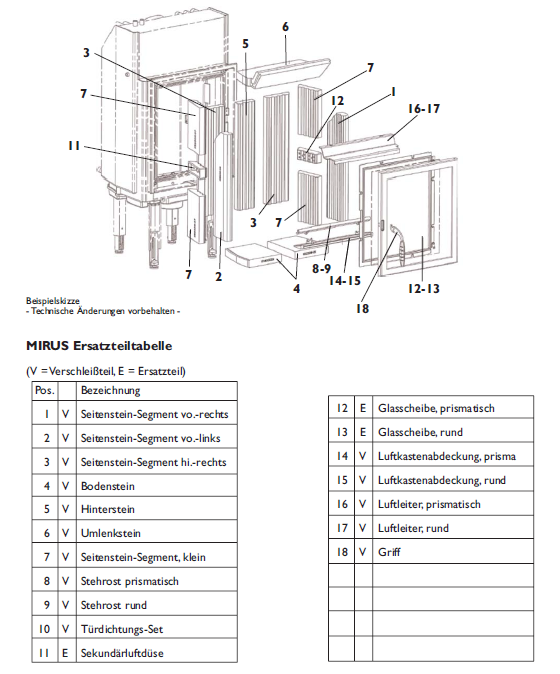

Gusseiserne Umlenkplatte zu ZWS Kamineinsatz Mirus II Die Guss-Umlenkplatte erstzt den Schamottstein Nr. 6,
Wandhalter für Ausdehnungsgefäße von 12 - 25 Liter

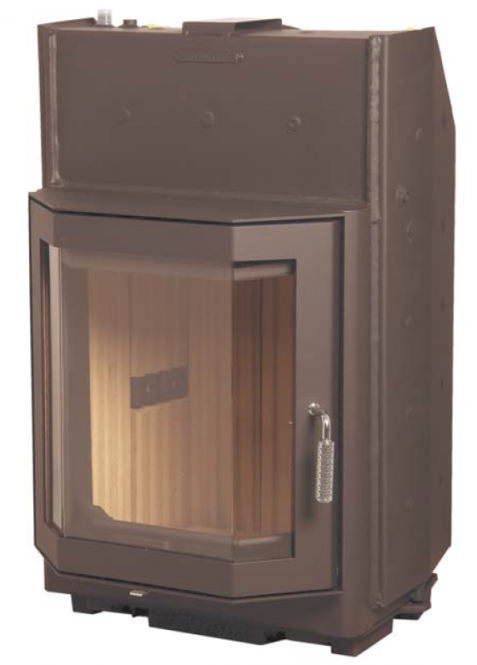

Kaminscheibe in prismatischer Ausführung passend zu ZWS Kamineinsatz Mirus SZ10 II Höhe: 450mmBreite: 465mm
Passend zu ZWS Ladegruppe Typ Festbrennstoff (Pesol oder Mirus)
Feuerraumauskleidung zu ZWS Kamineinsatz Mirus SZ10 II Der Schamottesatz (11 Brennraumsteine) passt in die Kamieinsätze der Baureihe Mirus II (ohne Gussrost im Brennraumboden) mit den Scheibenformen rund, prismatisch und flach. Bestehend aus: Seitenstein links vorne (135 x 545 x 40 mm) Seitenstein rechts vorne (135 x 545 x 40 mm) Seitenstein links mitte oben (147 x 241 x 40 mm) Seitenstein rechts mitte oben (147 x 241 x 410 mm) Seitenstein links mitte unten (147 x 241 x 410 mm) Seitenstein rechts mitte unten (147 x 241 x 410 mm)) Rückwandstein links (147 x 545 x 40 mm) Rückwandstein mitte (103 x 545 x 40 mm) Rückwandstein rechts (147 x 545 x 40 mm) Bodenstein links (175/200 x 235 x 40 mm) Bodenstein rechts (175/200 x 235 x 40 mm)
• Zur Regelung von konstanten Vor- oder Rücklauftemperaturen in Heiz- oder Kühlsystemen• Farbdisplay mit Anlagenschemaanzeige• Anzeige der Soll- und Isttemperatur• Beliebig auswählbarer Temperaturbereich• Einstellung und Signalisierung der Drehrichtung• Einstellung von Heiz oder Kühlbetrieb• Einfache Montage und Einstellung• Komplett vormontiert, mit Schukostecker und Vorlauffühler• Inkl. Anbausatz AMM 1 passend für: Easyflow, evenes, Esbe MG, Seltron, Somatherm, Hora, PAW (alt), WIT, Acaso, BRV, IMIT, Ivar, Hoval, Oly, Mut, Termomix, Vexve• Inkl. Anbausatz AMM3 passend für: Meibes, Wita, ZWS Armaturengruppe Mirus, ZWS Armaturengruppe PesolTechnische Daten:• Betriebsspannung: 230 V/50 Hz• Schutzklasse: IP42• Drehmoment max.: 10 Nm• Leistungsaufnahme: 5 W• Leistungsaufnahme Standby: 0,5 W• Laufzeit: 120 sec.• Stellwinkel: 90° fest eingestellt• Einstellbereich Vorlauftemperatur: 0-90°C• Länge Vorlauffühler: ca. 0,9 m• Länge Anschlusskabel: ca. 1,4 m
Zur temperaturseitigen Absicherung von Heizkesseln mit eingebauten Warmwasserbereitern in geschlossenen Warmwasser-Heizungsanlagen entsprechend DIN EN 12828 (DIN 4751) bis max. 100 KW, die mit festen Brennstoffen betrieben werden. • Kapilarrohrlänge 4m• Bauteilgeprüft• Für Festbrennstoffkessel• Fest eingestellt auf 97°C• Betriebsdruck: max. 10 bar• Tauchhülse DN15 (½“) x 142 mm

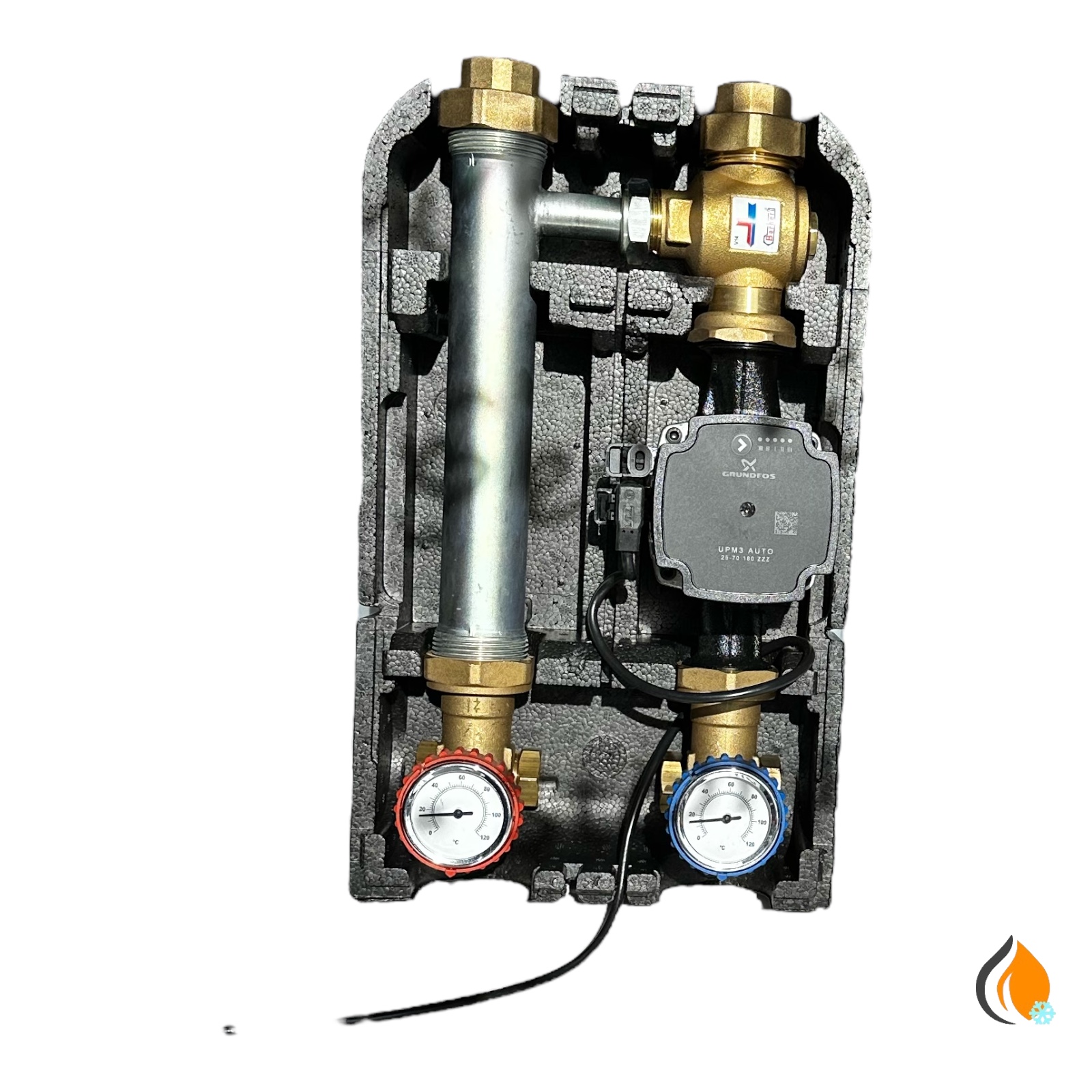

Armaturengruppe mit Rücklaufanhebung für Feststoffkessel - reversibel - DN25 - mit Energiesparpumpe Grundfos UPM3 - Auto, Verschraubungen und Überwurfmutter. Fest voreingestellt auf 45°C - durch Austausch von Thertmostateinsätzen einpassbar. Mögliche Einstellung Rücklauftemperatur: °C 45 - 55 - 60 - 70 Vollständige Schließtemperatur warme Bypassstrecke: °C Tmix = Tset + 10 Maximale Betriebstemperatur: °C 90 Maximaler Betriebsdruck: Bar 10 Thermometerskala: °C 0 - 120 Durchflusskoeffizient: Kv 9 Mittenabstand Anschlüsse: mm 120 Maße Höhe – Breite – Tiefe mm 410 - 245 – 215 Anschlüsse G1 F – G1 F Bezeichnung Umwälzpumpe Grundfos UPM3 Auto 25 - 70 Besonders als Austausch, für die nicht mehr lieferbaren ZWS Armaturengruppen für Mirus und Pesol geeignet.
• Größe: DN15 (½") IG x DN20 (¾") IG• Messing-Gehäuse, vernickelt• PN10• Betriebstemperatur: -30°C bis 160°C• Einsetzbar bis 50 kW und 50% Glykol• TÜV-geprüft Geeignet für Solaranlagen sowie wasserführende Kamineinsätze
Ersatzpumpe für die ZWS Sanusol-Solartation der ersten Generation (Bj. 2008 - ca. 2011) und Kaminofen/Pelletskessel Pumpengruppen. Passend für Pumpen mit den Typenbezeichnungen: U 35 - 25 S U 55 - 25 S UE 35 - 25 S UE 55 - 25 S HE 35 - 25 S HE 55 - 25 S
