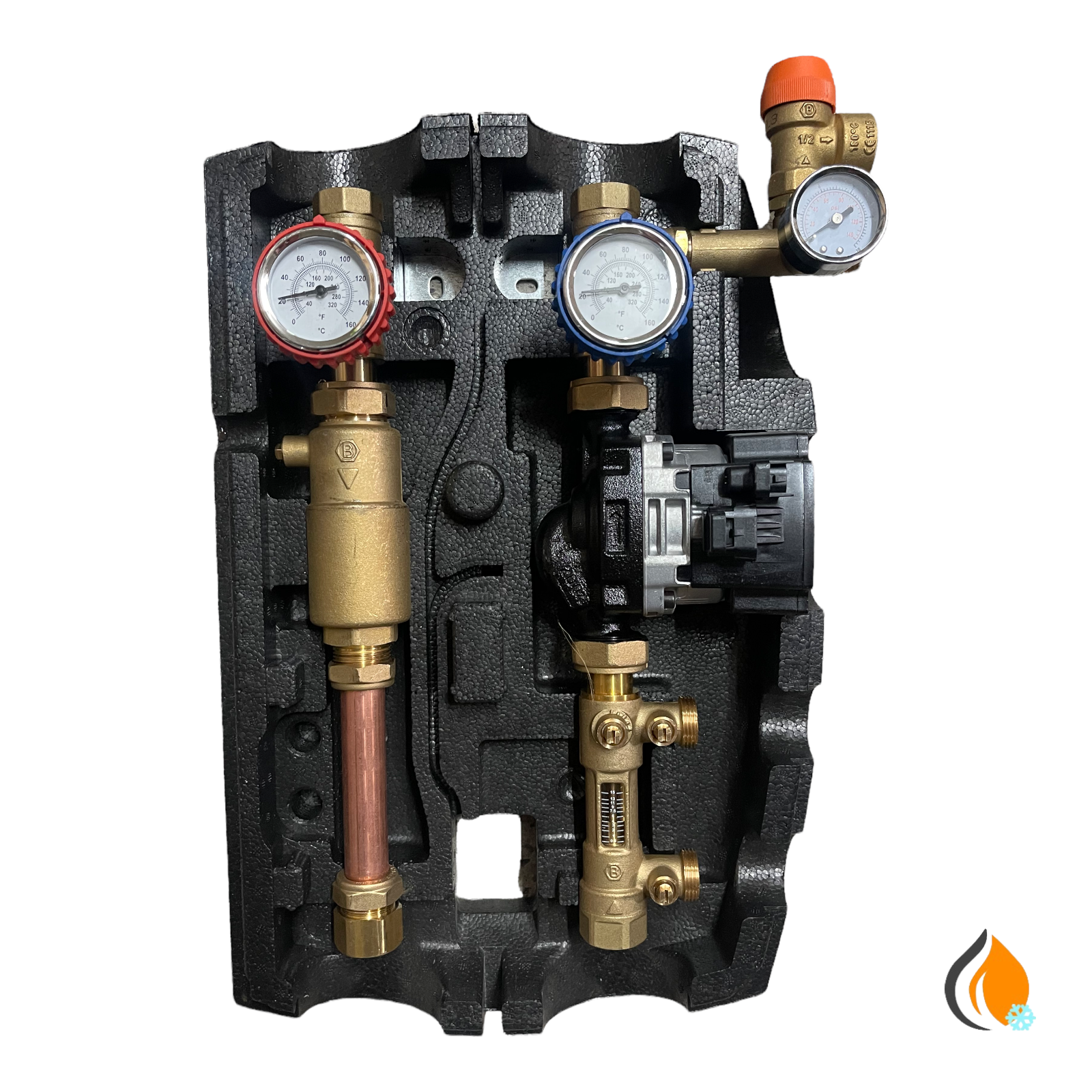

Hochwertige und fertig-montierte Solarstation mit Grundfos UPM3 Solar 15-75 130 Hocheffizienzpumpe und Isolierung. Die Solarstation kann mit wenigen Änderungen auch Ideal als Ersatz für die von ZWS eingesetzten Solarstationen in Anlagen mit Sanusol oder Vario Plus eingesetzt werden. Produkteigenschaften: Sicherheitsventil 6 bar Manometer Anschluß für Ausdehnungsgefäß Absperrventilen mit integrierten Thermometern Rückschlagventilen Spül- und Befülleinheit Inkl. EPP-Isolierung Anschlußdimension: 3/4" Max. Betriebstemperatur 110°C Max. Betriebsdruck 10 bar Inkl. Kabelsatz mit PWM Signal für steckerfertige Montage

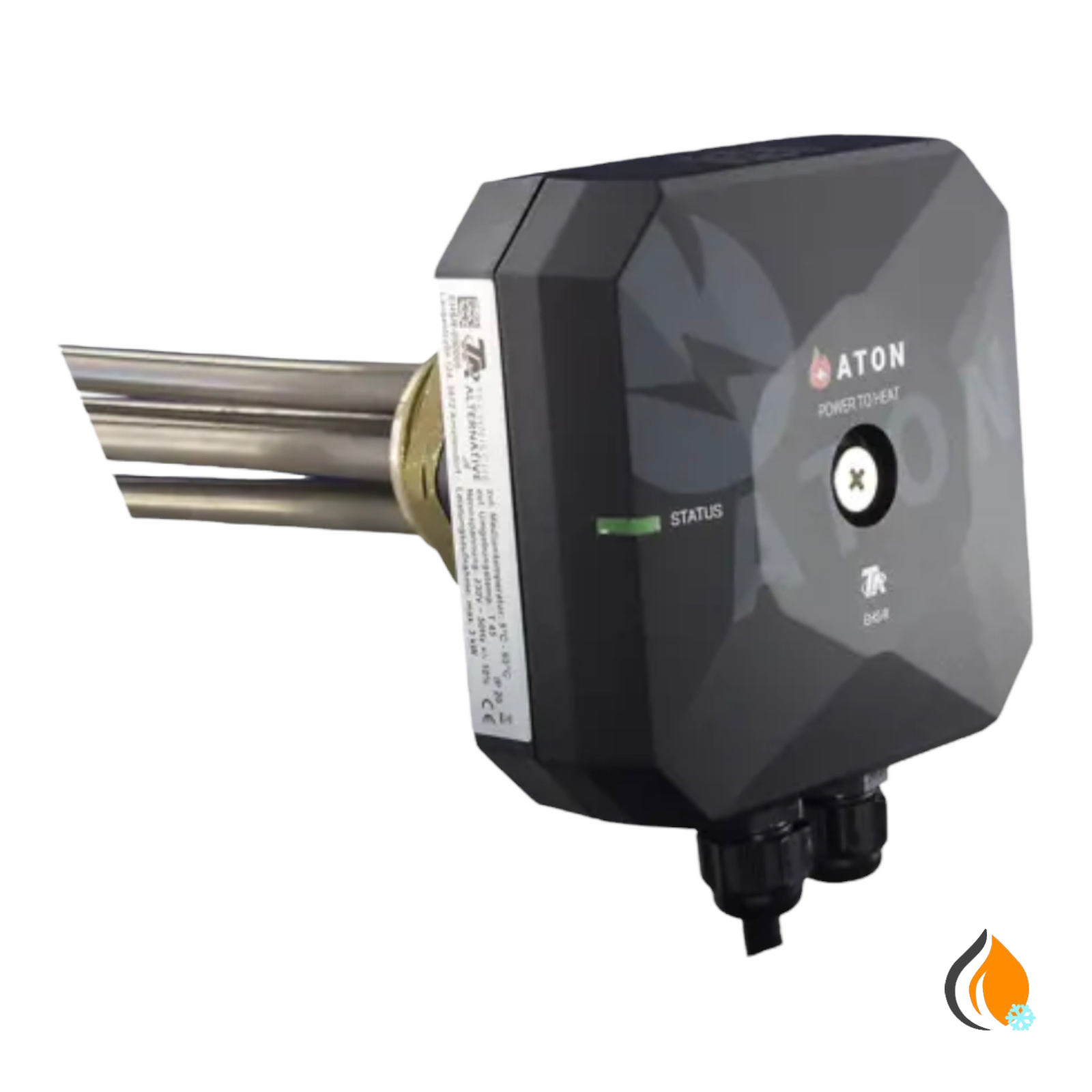

PV-Überschuss sinnvoll nutzen! ATON ist ein Set zur Nutzung der überschüssigen PV Leistung. Mit dem stufenlos regelbaren Heizstab kann eine Leistung von 50 W bis 3 kW zur Warmwasserbereitung oder Heizungsunterstüztung genutzt werden. Im Set ist zudem unser Energiezähler enthalten, der feststellt, ob und wie viel überschüssige Leistung verfügbar ist und gibt dem Heizstab die zu verbrauchende Leistung vor. Die Kommunikation läuft dabei über CORA (Funk oder Kabel). Schnittstellen: CORA-F CORA-DL weitere Schnittstellen im Energiezähler: CAN-Bus, DL-Bus Micro-SD-Karte Lieferumfang: Heizstab EHS-R 3kW (1 1/2"Gewinde) Temperatursensor Boiler BFPT1000 Energiezähler 3 Klapp-Stromsensoren (50 A, CAN-EZ3 kann 3x 10 kVA erfassen) externe Funkantenne Verwendungshinweis für den Heizstab: Die Heizstäbe besitzen Trinkwasserzulassung und sind dank Teflon-Beschichtung für emaillierte Frischwasser- und Pufferspeicher geeignet. Von der Verwendung in Edelstahl-Trinkwasserspeichern wird abgeraten. Eigenschaften Werkseitig programmiert und gekoppelt Geeignet für emaillierte Frischwasser- und Pufferspeicher Erweiterbar über CAN-Bus (Regler, Ein- oder Ausgangserweiterungen, C.M.I. für Fernzugriff und Visualisierung) und DL-Bus (z.B. Leistungssteller) Frei programmierbar (mit der kostenlosen Software TAPPS2) Funk-Reichweite ~1 km Freifeld / 2 Stahlbetondecken oder Mauern TAB konform Auf bis zu 12 Heizstäbe erweiterbar (entsprechende Programmierung nötig) Funktionen Definierbare Ein- und Ausschaltschwelle (werkseitig 200 W) Einstellbarer Zwangsbetrieb zu bestimmten Zeiten, unabhängig vom Überschuss (Mindesttemperaturen für Warmwasser) Datenlogging auf eine Micro SD-Karte (nicht im Lieferumfang) oder mittels C.M.I. (CAN-Bus Erweiterung) Visualisierung für Browser oder App verfügbar via C.M.I. (CAN-Bus Erweiterung) Der intelligente Heizstab im Set ATON hat eine sinusförmige Stromaufnahme, wodurch Phasenverschiebungen und Netzrückkopplungen verhindert und damit die technischen Anschlussbedingungen (TAB) der Netzbetreiber erfüllt werden.
Frischwasserstation Durch optimale Abstimmung des Regelverhaltens mit der Hocheffizienzpumpe und dem Wärmetauscher wird eine perfekte Konstanthaltung der Auslauftemperatur unabhängig von Durchflussänderungen garantiert. Einheitliche und vertauschbare G3/4“-Anschlüsse verringern den Montageaufwand. FunktionsweiseIn der Frischwasserstation FRISTAR3 wird Trinkwasser im Durchflussprinzip energiesparend und hygienischerwärmt.Wird Wasser gezapft, fördert die Pumpe im Primärkreis Speicherwasser aus einem Pufferspeicherdurch den Plattenwärmetauscher.Auf der Sekundärseite des Wärmetauschers wird das durchströmende Trinkwasser auf die eingestellteSolltemperatur aufgeheizt. Das abgekühlte Speicherwasser wird in den unteren Bereich desPufferspeichers zurückgeführt.Die Drehzahlregelung der Primärkreispumpe erfolgt im FRISTAR3-Regler auf Grund der Messwertedes Volumenstromsensors in der Warmwasserleitung (Volumenstrom VWW und Temperatur TWW)und der Temperatursensoren in der Kaltwasserleitung (TKW) und im Primärvorlauf (TPri). Die Pumpewird durch PWM-Signale angesteuert. Die optimale Abstimmung des Regelverhaltens mit Pumpe,Ventil und Wärmetauscher garantiert perfekte Konstanthaltung der Auslauftemperatur.Der Regler hat einen Wärmemengenzähler integriert, wobei die Werte über die Datenleitung ausgelesenwerden können. Spezifikationen einfache Bedienung und Montage keine ungewollten Zirkulationen möglich LED-Statusanzeigen integrierter Wärmemengen- und Wasserzähler Datenausgabe über DL-Bus Anschluss für Zirkulationspumpe im Pulsbetrieb Hocheffizienzpumpe Edelstahl-Plattenwärmetauscher, kupfergelötet vertauschbare Anschlüsse (links/rechts) 4 Absperrhähne Zapfleistung max. 30 l/min (65°C/ 45°C) Kv-Wert Sekundärseite 2,60 m³/h Kaskadierung von mehreren Modulen möglich Abmessungen: 366 x 573 x 160 mm
Falls der Speicher mit höherer Temperatur als 70°C betrieben wird, muss im Primärkreis einVormischer verwendet werden, der die Temperatur auf unter 70°C begrenzt.Um Schäden durch Verkalkung zu verhindern darf bei einer Wasserhärte bis 10°dH dieVormischtemperatur maximal 70°C, bis 15°dH maximal 65°C und über 15°dH maximal 60°Cbetragen.Das Vormischset VMS ist für beide Fristar-Ausführungen (Pumpe links, Pumpe rechts)geeignet. Einstellbereich: 30°C - 70°C wird bei Speichertemperaturen größer als 70° C benötigt

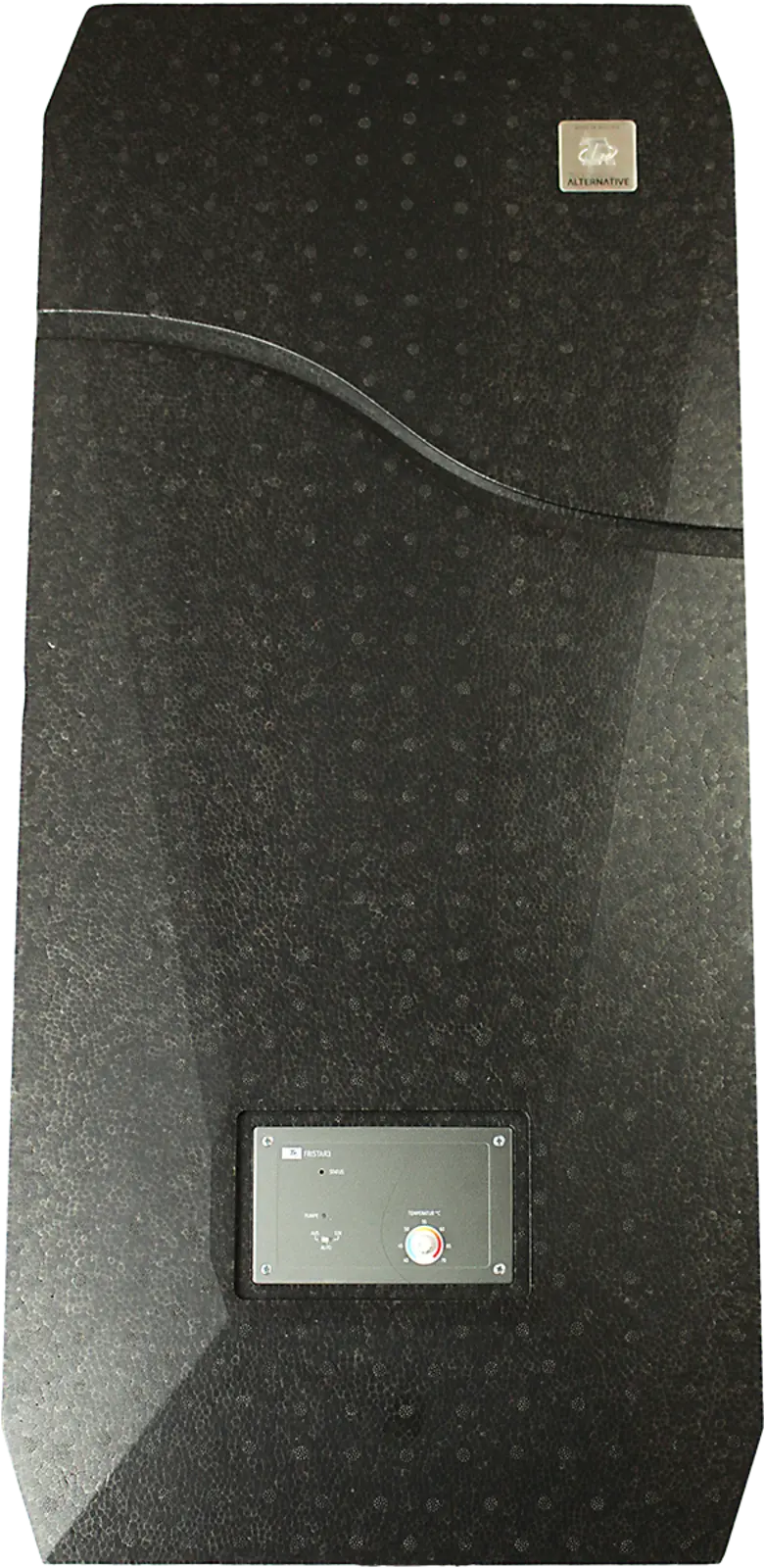

Frischwasserstation für niedrig Temperatursysteme Für Systeme mit geringeren Vorlauftemperaturen wurde ein Wärmetauscher mit doppelter thermischer Länge integriert. Somit erreicht die FRISTAR3WP beim halben Temperaturunterschied zwischen Speichervorlauf und Warmwasser-Austritt (im Vergleich zur FRISTAR3) bereits die spezifizierte Zapfleistung von 30 Liter/Minute. FunktionsweiseIn der Frischwasserstation FRISTAR3 wird Trinkwasser im Durchflussprinzip energiesparend und hygienischerwärmt.Wird Wasser gezapft, fördert die Pumpe im Primärkreis Speicherwasser aus einem Pufferspeicherdurch den Plattenwärmetauscher.Auf der Sekundärseite des Wärmetauschers wird das durchströmende Trinkwasser auf die eingestellteSolltemperatur aufgeheizt. Das abgekühlte Speicherwasser wird in den unteren Bereich desPufferspeichers zurückgeführt.Die Drehzahlregelung der Primärkreispumpe erfolgt im FRISTAR3-Regler auf Grund der Messwertedes Volumenstromsensors in der Warmwasserleitung (Volumenstrom VWW und Temperatur TWW)und der Temperatursensoren in der Kaltwasserleitung (TKW) und im Primärvorlauf (TPri). Die Pumpewird durch PWM-Signale angesteuert. Die optimale Abstimmung des Regelverhaltens mit Pumpe,Ventil und Wärmetauscher garantiert perfekte Konstanthaltung der Auslauftemperatur.Der Regler hat einen Wärmemengenzähler integriert, wobei die Werte über die Datenleitung ausgelesenwerden können. Spezifikationen einfache Bedienung und Montage keine ungewollten Zirkulationen möglich LED-Statusanzeigen integrierter Wärmemengen- und Wasserzähler Datenausgabe über DL-Bus Anschluss für Zirkulationspumpe im Pulsbetrieb Hocheffizienzpumpe Edelstahl-Plattenwärmetauscher, kupfergelötet vertauschbare Anschlüsse (links/rechts) 4 Absperrhähne Zapfleistung max. 30 l/min (55°C/ 45°C) Kaskadierung von mehreren Modulen möglich Abmessungen: 366 x 810 x 160 mm
Zur Erwärmung von Heizungswasser, für den Einbau in Rohrsystemen. Bzw. an Speichersystemen, bei denen bauartbedingt der Einsatz von einem Elektroheizstab nicht möglich wäre. Achtung! Der Elektro-Heizstab darf nicht in Betrieb genommen werden, wenn: - die Möglichkeit besteht, dass das Wasser im Durchlauferhitzer gefroren ist - sich kein Wasser im Durchlauferhitzer befindet - kein Wasserdurchlauf vorhanden ist Die Mindestwasserumlaufmenge ist ggf. mit einer externen Umwälzpumpe sicherzustellen. Technische Daten: • Eingangsdruck: min. 0,1 bar, max. 6,0 bar • Material Durchlauferhitzer: V2A 1.4301 • Material Isolation: Neopor grau RG30 Montagehinweis: Der Wasseraustritt muss immer oben sein, damit allfällige Luft entweichen kann, siehe EinbaulagenDer Durchlauferhitzer darf sich nicht selbständig entleerenIn einem Rohrsystem muss der Durchlauferhitzer unten eingebaut werdenBei Montage im Bereich von brennbaren Gegenständen sind genügend grosse Abstände oder Unterlagen aus nicht brennbaren Stoffen zu montieren Minimaler Volumenstrom [l/min.]Horizontaler Einbau: (Schichtung)2,0 bis 4,5 kW: 5 l/min. 6,0 kW: 9 l/min 7,5 kW: 15 l/min Vertikaler Einbau: 2,0 bis 4,5 kW: 2 l/min. 6,0 kW: 3 l/min 7,5 kW: 4 l/min
Der Gasbrennwertkessel StemuGas ist in seiner kompakten Bauform die ideale Ergänzung zum Multispeicher StemuStore. Mit modernster Verbrennungstechnik erfüllt er alle europäischen Normen und ist mit der CE-Produkt Identnummer zertifiziert. Anders als bei Nieder- oder Tieftemperaturkesseln entzieht der StemuGas mit der erweiterten Wärmetauscherfläche den Abgasen die enthaltene Wärme und führt diese dem kühleren Heizungsrücklaufwasser wieder zu. Im Vergleich zu Niedertemperaturkesseln, die in der Regel mit Abgastemperaturen von 130 bis 160° C und mehr betrieben werden, liegt sie beim StemuGas um bis zu 125° C niedriger. Die Abgase werden hierbei auf Werte von ca. 5° C über der jeweiligen Rücklauftemperatur abgekühlt. Dieser zusätzliche Wärmegewinn reduziert die Gasverbrauchskosten und trägt somit maßgeblich zur Umweltentlastung bei. Nur ein genaues Luft-/Gasverhältnis garantiert eine gute und vollständige Verbrennung des Brennstoffs. Es sollte natürlich auch möglichst nur so viel Energie erzeugt werden, wie nötig. Zu diesem Zweck ist der StemuGas mit einer Gas-/Luftverbundregelung und einem hochwertigen, zylindrischen Flächenvormischbrenner zur schadstoffarmen Verbrennung von Erdgas und Flüssiggas sowie einem elektronischen Drehzahlgeregelten Verbrennungsluftgebläse ausgestattet. Der integrierte Feuerungsautomat in Mikroprozessortechnik steuert und überwacht stetig den Kesselbetrieb und garantiert einen sicheren, zuverlässigen und störungsfreien Betrieb. In Kombination mit der im StemuStore enthaltenen StemuPilot Regelung, wird sparsam und umweltfreundlich mit dem Brennstoff Gas umgegangen. Mit der sogenannten Flammenmodulation (bei kleinerer Wärmeabnahme brennt der Brennwertkessel mit kleiner Flamme) arbeitet der StemuGas in gleitender bedarfsorientierter Betriebsweise und erzielt einen Wirkungsgrad bis zu 108 % und mehr. Der Brennwertkessel StemuGas besitzt, je nach Temperaturanforderung, einen Leistungsbereich von 4,0 - 24,7 kW. Als Kompakteinheit ist der StemuGas werksseitig mit allen notwendigen Sicherheits- und Regelarmaturen ausgestattet.Ausdehnungsgefäß, Magnetitfilter und Schlammabscheider sowie automatische Nachfülleinrichtung sind in der Baugruppe enthalten.
Set bestehend aus: Wandhalterung mit Befestigungszubehör Wellrohr 3/4" x 800mm Kappenventil
Elektro-Zusatz-Heizeinrichtungen mit Edelstahlheizstab • Zur Erwärmung von Brauch- und Heizungswasser• Mit Temperaturregler/-begrenzer Kombination und Betriebslampe• Einstellbereich: 5°C bis 85°C • Für Dauerbetrieb geeignet Bei Einsatz in kalkhaltigem Wasser müssen verkalkungsmindernde Maßnahmen, bzw. die Entkalkung der Heizwendel (erstmals nach 3 Monaten, danach in regelmäßigen Intervallen) durchgeführt werden. Kalk kann zur Auslösung des Sicherheitsbegrenzers, zur thermischen Zerstörung bzw. zu Lochfraßkorrosion der Heizwendel führen, d.h. Wegfall der Garantieleistung! Technische Daten: Überspannungsschutz: 3 kW/400 V Einbaulänge [mm]: 260 Spannung [V]: 400 Betriebsspannung [V]: 400 Leistung [kW]: 3,0
Elektro-Zusatz-Heizeinrichtungen mit Edelstahlheizstab • Zur Erwärmung von Brauch- und Heizungswasser• Mit Temperaturregler/-begrenzer Kombination und Betriebslampe• Einstellbereich: 5°C bis 85°C • Für Dauerbetrieb geeignet Bei Einsatz in kalkhaltigem Wasser müssen verkalkungsmindernde Maßnahmen, bzw. die Entkalkung der Heizwendel (erstmals nach 3 Monaten, danach in regelmäßigen Intervallen) durchgeführt werden. Kalk kann zur Auslösung des Sicherheitsbegrenzers, zur thermischen Zerstörung bzw. zu Lochfraßkorrosion der Heizwendel führen, d.h. Wegfall der Garantieleistung! Technische Daten: Überspannungsschutz: 6 kW/400 V Einbaulänge [mm]: 480 Spannung [V]: 400 Betriebsspannung [V]: 400 Leistung [kW]: 6,0
Die HANSA Airtena Trinkwarmwasser-Wärmepumpe ist die innovative Entwicklung aus dem Hause HANSA für eine komfortable und effiziente Warmwasserbereitung. Mit einem Speichervolumen von 270 Liter liefert sie jederzeit Warmwasser für die ganze Familie. Wärmepumpe, Speicher und Elektroheizer sind kompakt aufgebaut. Sie ist leicht einzubringen und kann auch bei geringeren Deckenhöhen (>2,1 m) aufgestellt werden. Der Netzanschluss ist steckerfertig und die Anschlüsse sind übersichtlich. Eine hochwertige Emaille-Beschichtung und eine Magnesiumanode schützen langanhaltend vor Korrosion und ermöglichen dauerhafte Einsatzfähigkeit. Ein Hochleistungsrohrregister, hochwertige Isolierung und sorgfältige Verarbeitung garantieren maximale Effizienz und minimale Verluste. Darüber hinaus erhöht die serienmäßig integrierte Smart Heating-Funktion den Eigenverbrauchsanteil bei vorhanden Photovoltaikanlagen. Das spart Geld und ist klimafreundlich! HANSA Airtena WW vereint Behaglichkeit und Kom- fort mit Effizienz und Nachhaltigkeit. Technische Daten: Modell: Airtena WW 300-1 Netzteil 230V~ / 50 Hz Leistung WP-Modul 1.5 kW elektrische Leistungsaufnahme WP-Modul 0.41 kW elektrisches Heizelement 1.5 kW max. Stromaufnahme 9.3 A Maßeinheit (Durchmesser x Höhe) Ø 640 × 1863 mm max. Heizwassertemperatur 55 °C Luftdurchsatz 350 m³/h Luftkanal-Durchmesser Ø 150 mm Wasser Ein-und Auslass 3/4" min./max. Lufttemperatur -5 bis 43 °C Oberfläche Wärmetauschwendel1 m² Inhalt 270 l Vorteile im Überblick: besonders effizient durch Nutzung von Abwärme 270 Liter Speicher schnelle und einfache Installation Kältemittel R290 – besonders leistungsfähig und klimaschonend Kompakter Aufbau und steckerfertig einfache Handhabung durch übersichtliche Bedieneinheit
>Abverkauf< Kompaktes 2 Tonnen Pelletssilo mit sich selbst aufblasenden Lufttaschen zur vollständigen Entleerung des Silos. Ideal für niedrige Kellerhöhen und kleine Stellflächen! Funktionsbeschreibung Die längs am Lagerboden verlaufende Bodenschnecke befördert die Pellets zu dem Übergabekasten am Schneckenkopf. Von hier aus werden die Pellets über eine Zufuhrschnecke zum Pelletsbrenner transportiert. Der Pegelstandssensor (NP) in der elektronischen Steuereinheit sorgt, unabhängig von dem Entnahmesystem, für die ständige Befüllung des Übergabekastens, durch die Bodenschnecke, sobald Pellets entnommen werden. Bei einem Pelletpegel mit einer Restmenge von etwa 400 bis 600 kg ist ein selbstständiges nachrutschen der Pellets zur Bodenschnecke nicht mehr möglich. Erhält der Übergabekasten nicht innerhalb von 30 Sek. nach Anforderung weitere Pellets, startet der Kompressor zum auffüllen der beidseitigen Lufttaschen. Hierdurch rutschen die Pellets, die sich neben der Schnecke befinden, in die Mitte des Silos zur Bodenschnecke und können gefördert werden. Nach vier Minuten wird der Kompressor abgeschaltet und die Lufttaschen entleeren sich wieder selbsttätig. Konstruktionsbedingt bleiben etwa 100 kg Restpellets im Silo, die jedoch mit der nächsten Befüllung verbrannt werden können. Sollte sich das Silo vollständig entleert haben, können die Motoren durch Leerlauf nicht überlastet werden. die Niveausteuerung stellt dann den Betrieb ein und signalisiert dies mit einem roten Warnlicht. Lieferumfang: Bodenschnecke 1,8 m mit Übergabekasten Pellitore Kompressor für Lufttaschen Steuerung Achtung! Die Steigrohrschnecke ist nicht Teil des Angebots! Technische Daten: Inhalt ca. 4 m³ Inhalt Zufuhrkasten ca. 12 Liter Füllgewicht netto ca. 2000 kg bei einer Höhe von 1.9 m Länge einschließlich Zufuhrkasten 1.920 mm Breite 1.520 mm höhe min. - max. 1.900 - 2.000 mm Bodenschnecke einschl. Zufuhrkasten 1.800 mm Empf. Mindestaufstellfläche 2.100 x 1.800 mm Restmenge vor erster Airbagunterstützung ca. 450 kg Restmenge ca. 100 kg Gewicht vor Befüllung ca. 135 kg Leistung Kompressor 230 V AC, 50Hz, 750 W Leistung Bodenschnecke 230 V AC, 50Hz, 370 W Zufuhrrohr D 102 x 2 mm Endlüftungsrohr D 200 mm Anschlusskupplung Kupplung Typ Storz A DN 100
Das Solaranlagenset besteht aus: 1 x Röhrenkollektor 23 Röhren - 5,08 qm - 85 kg - 2541 x 2000 mm 1 x Befestigungsset - je nach Ausführung Dachhaken oder Flachdachständer 1 x Solarfluid Fertiggemisch - 2 x 10 Ltr. Stemu Solarfluid HT 1 x Solarstation 1 x Ausdehnungsgefäß 25 ltr. inkl. Befestigung und Anschlussschlauch 1 x Solarsteuerung 1 x Solarflexleitung vorisoliert 15 m 1 x Anschlusspaket Solarstation an Solarspeicher Details Röhrenkollektor: Röhrenkollektor mit 6,67qm in der 30 Röhren-Variante, max. Power 2972 Wpeak Glasstärke von 2,2mm nach DIN 7080 Voll BAFA förderfähig Hohe Erträge auch im Winter und in der Übergangszeit, durch die Aufnahme von diffusem Licht und CPC Technologie die, ansonsten verlorenes Licht, bündelt und von hinten auf die Röhre projiziert um es zu nutzen Kinderleichte Montage: Aufbau des Rahmens mit CPC Reflektoren ohne gleichzeitiges Einsetzen der Röhren möglich, dadurch leichte Montage des Rahmens auf dem Boden und späteres Einsetzen der Röhren auf dem Dach problemlos möglich Speziell verstärkte Befestigung der CPC Parabol Reflektoren durch zusätzliche Profile. Dadurch wird sicherer Halt der Reflektoren auch nach vielen Jahren gewährleistet und der Rahmen insgesamt stabiler. Maximale Aufnahme von direkter und diffuser Sonneneinstrahlung durch CPC Parabol Reflektoren Hohe Betriebssicherheit und leichte Wartung durch das Heatpipe-Prinzip Hochselektiver 360° Absorber Trockene Anbindung: Ersetzen von Röhren jederzeit ohne Stillstand der Anlage möglich Stabiles und formschönes Design aus Aluminium Besonders materialschonend gebaut mit einer Stagnationstemperatur von nur 190° C; dadurch wesentlich langlebiger als Kollektoren mit sehr hohen Stagnationstemperaturen von weit über 200° C. Konstant hohe Leistung der speziellen Hochglanz CPC Reflektoren mit Anti-Haft-Beschichtung, gefertigt von einem deutschen Unternehmen Geringe Dachlast (max. 25kg per qm) Optimal für heizungsunterstützende Anlagen und in Prozesswärmeanlagen 12 Jahre Garantie, gemäß Garantiebedingungen Verwendung von GlyMol Flüssigkeit in den Heatpipes, dadurch extrem hohe Leistung und schnelle Wärmeübertragung möglich Hohe Frostsicherheit durch GlyMol; einsetzbar bis zu -60°C Profi Wärmeleitpaste - Mikronisiertes Reinaluminium mit Bornitrid - besonders wärmeleitfähig! Garantiert gefertigt in Europa. Details Solarflexleitungen: Edelstahl-Wellrohr vorisoliert in einem Hochtemperatur-Isolierschlauch. Die geschlossenzellige Struktur des Dämmstoffs schützt - anders als bei vliesartigen Materialien – vor Durchfeuchtung. Er erfüllt die Anforderungen der DIN1988 Teil 7 an Dämmstoffe. Die Aufkonzentration schädlicher Stoffe durch Feuchtigkeit und damit verbundene Korrosion ist ausgeschlossen. Die Schutzfolie bietet zusätzlichen Schutz vor Beschädigungen in schwierigen Einbausituationen.Geeignet für QuickFix-Pro - metallisch dichtende Verschraubungen. Edelstahl-Wellrohr:• Werkstoff AISI316L, DIN 1.4404• Nenndruck PN bei 20°C (bar): DN16 (16)Isolierung Hochtemperatur:• UV-beständig• Aus synthetischem Kautschuk • Einsatz-Temperatur: max. +150°C (+175°C kurzzeitig)• Dämmdicke: 13 mm• Wärmeleitfähigkeit: 0,038 W/mK• Brandverhalten: normal entflammbar (DIN 4102-B2) • Fühlerleitung: 2x 0,50 mm², silikonisoliert, dauertemperaturbeständig bis +180°C inkl. Fühlerleitung
Zur Grundausstattung und Funktion der Pelletheizanlage ist die Verwendung der Standard Zufuhr-, Förderschnecke. Die Standardausführung ist etwa 2,4m lang. Über das einseitig offene Einlaufteil am Fußende können die Pellets von jedem beliebigem individuellen Behälter entnommen werden.
Das Solaranlagenset besteht aus: 1 x Röhrenkollektor 23 Röhren - 5,08 qm - 85 kg - 2541 x 2000 mm 1 x Befestigungsset - je nach Ausführung Dachhaken oder Flachdachständer 1 x Solarfluid Fertiggemisch - 2 x 10 Ltr. Stemu Solarfluid HT 1 x Solarstation 1 x Ausdehnungsgefäß 25 ltr. inkl. Befestigung und Anschlussschlauch 1 x Solarsteuerung 1 x Solarflexleitung vorisoliert 15 m 1 x Anschlusspaket Solarstation an Solarspeicher Details Röhrenkollektor: Röhrenkollektor mit 6,67qm in der 30 Röhren-Variante, max. Power 2972 Wpeak Glasstärke von 2,2mm nach DIN 7080 Voll BAFA förderfähig Hohe Erträge auch im Winter und in der Übergangszeit, durch die Aufnahme von diffusem Licht und CPC Technologie die, ansonsten verlorenes Licht, bündelt und von hinten auf die Röhre projiziert um es zu nutzen Kinderleichte Montage: Aufbau des Rahmens mit CPC Reflektoren ohne gleichzeitiges Einsetzen der Röhren möglich, dadurch leichte Montage des Rahmens auf dem Boden und späteres Einsetzen der Röhren auf dem Dach problemlos möglich Speziell verstärkte Befestigung der CPC Parabol Reflektoren durch zusätzliche Profile. Dadurch wird sicherer Halt der Reflektoren auch nach vielen Jahren gewährleistet und der Rahmen insgesamt stabiler. Maximale Aufnahme von direkter und diffuser Sonneneinstrahlung durch CPC Parabol Reflektoren Hohe Betriebssicherheit und leichte Wartung durch das Heatpipe-Prinzip Hochselektiver 360° Absorber Trockene Anbindung: Ersetzen von Röhren jederzeit ohne Stillstand der Anlage möglich Stabiles und formschönes Design aus Aluminium Besonders materialschonend gebaut mit einer Stagnationstemperatur von nur 190° C; dadurch wesentlich langlebiger als Kollektoren mit sehr hohen Stagnationstemperaturen von weit über 200° C. Konstant hohe Leistung der speziellen Hochglanz CPC Reflektoren mit Anti-Haft-Beschichtung, gefertigt von einem deutschen Unternehmen Geringe Dachlast (max. 25kg per qm) Optimal für heizungsunterstützende Anlagen und in Prozesswärmeanlagen 12 Jahre Garantie, gemäß Garantiebedingungen Verwendung von GlyMol Flüssigkeit in den Heatpipes, dadurch extrem hohe Leistung und schnelle Wärmeübertragung möglich Hohe Frostsicherheit durch GlyMol; einsetzbar bis zu -60°C Profi Wärmeleitpaste - Mikronisiertes Reinaluminium mit Bornitrid - besonders wärmeleitfähig! Garantiert gefertigt in Europa. Details Solarflexleitungen: Edelstahl-Wellrohr vorisoliert in einem Hochtemperatur-Isolierschlauch. Die geschlossenzellige Struktur des Dämmstoffs schützt - anders als bei vliesartigen Materialien – vor Durchfeuchtung. Er erfüllt die Anforderungen der DIN1988 Teil 7 an Dämmstoffe. Die Aufkonzentration schädlicher Stoffe durch Feuchtigkeit und damit verbundene Korrosion ist ausgeschlossen. Die Schutzfolie bietet zusätzlichen Schutz vor Beschädigungen in schwierigen Einbausituationen.Geeignet für QuickFix-Pro - metallisch dichtende Verschraubungen. Edelstahl-Wellrohr:• Werkstoff AISI316L, DIN 1.4404• Nenndruck PN bei 20°C (bar): DN16 (16)Isolierung Hochtemperatur:• UV-beständig• Aus synthetischem Kautschuk • Einsatz-Temperatur: max. +150°C (+175°C kurzzeitig)• Dämmdicke: 13 mm• Wärmeleitfähigkeit: 0,038 W/mK• Brandverhalten: normal entflammbar (DIN 4102-B2) • Fühlerleitung: 2x 0,50 mm², silikonisoliert, dauertemperaturbeständig bis +180°C inkl. Fühlerleitung
Elektro-Zusatz-Heizeinrichtungen mit Edelstahlheizstab • Zur Erwärmung von Brauch- und Heizungswasser• Mit Temperaturregler/-begrenzer Kombination und Betriebslampe• Einstellbereich: 5°C bis 85°C • Für Dauerbetrieb geeignet Bei Einsatz in kalkhaltigem Wasser müssen verkalkungsmindernde Maßnahmen, bzw. die Entkalkung der Heizwendel (erstmals nach 3 Monaten, danach in regelmäßigen Intervallen) durchgeführt werden. Kalk kann zur Auslösung des Sicherheitsbegrenzers, zur thermischen Zerstörung bzw. zu Lochfraßkorrosion der Heizwendel führen, d.h. Wegfall der Garantieleistung! Technische Daten: Überspannungsschutz: 4,5 kW/400 V Einbaulänge [mm]: 360 Spannung [V]: 400 Betriebsspannung [V]: 400 Leistung [kW]: 4,5
23 Röhren I 5,08 qm I 85 kg I 2541 x 2000 mm Röhrenkollektor mit 6,67qm in der 30 Röhren-Variante, max. Power 2972 Wpeak Glasstärke von 2,2mm nach DIN 7080 Voll BAFA förderfähig Hohe Erträge auch im Winter und in der Übergangszeit, durch die Aufnahme von diffusem Licht und CPC Technologie die, ansonsten verlorenes Licht, bündelt und von hinten auf die Röhre projiziert um es zu nutzen Kinderleichte Montage: Aufbau des Rahmens mit CPC Reflektoren ohne gleichzeitiges Einsetzen der Röhren möglich, dadurch leichte Montage des Rahmens auf dem Boden und späteres Einsetzen der Röhren auf dem Dach problemlos möglich Speziell verstärkte Befestigung der CPC Parabol Reflektoren durch zusätzliche Profile. Dadurch wird sicherer Halt der Reflektoren auch nach vielen Jahren gewährleistet und der Rahmen insgesamt stabiler. Maximale Aufnahme von direkter und diffuser Sonneneinstrahlung durch CPC Parabol Reflektoren Hohe Betriebssicherheit und leichte Wartung durch das Heatpipe-Prinzip Hochselektiver 360° Absorber Trockene Anbindung: Ersetzen von Röhren jederzeit ohne Stillstand der Anlage möglich Stabiles und formschönes Design aus Aluminium Besonders materialschonend gebaut mit einer Stagnationstemperatur von nur 190° C; dadurch wesentlich langlebiger als Kollektoren mit sehr hohen Stagnationstemperaturen von weit über 200° C. Konstant hohe Leistung der speziellen Hochglanz CPC Reflektoren mit Anti-Haft-Beschichtung, gefertigt von einem deutschen Unternehmen Geringe Dachlast (max. 25kg per qm) Optimal für heizungsunterstützende Anlagen und in Prozesswärmeanlagen 12 Jahre Garantie, gemäß unseren Garantiebedingungen Verwendung von GlyMol Flüssigkeit in den Heatpipes, dadurch extrem hohe Leistung und schnelle Wärmeübertragung möglich Hohe Frostsicherheit durch GlyMol; einsetzbar bis zu -60°C Profi Wärmeleitpaste - Mikronisiertes Reinaluminium mit Bornitrid - besonders wärmeleitfähig! Garantiert gefertigt in Europa.

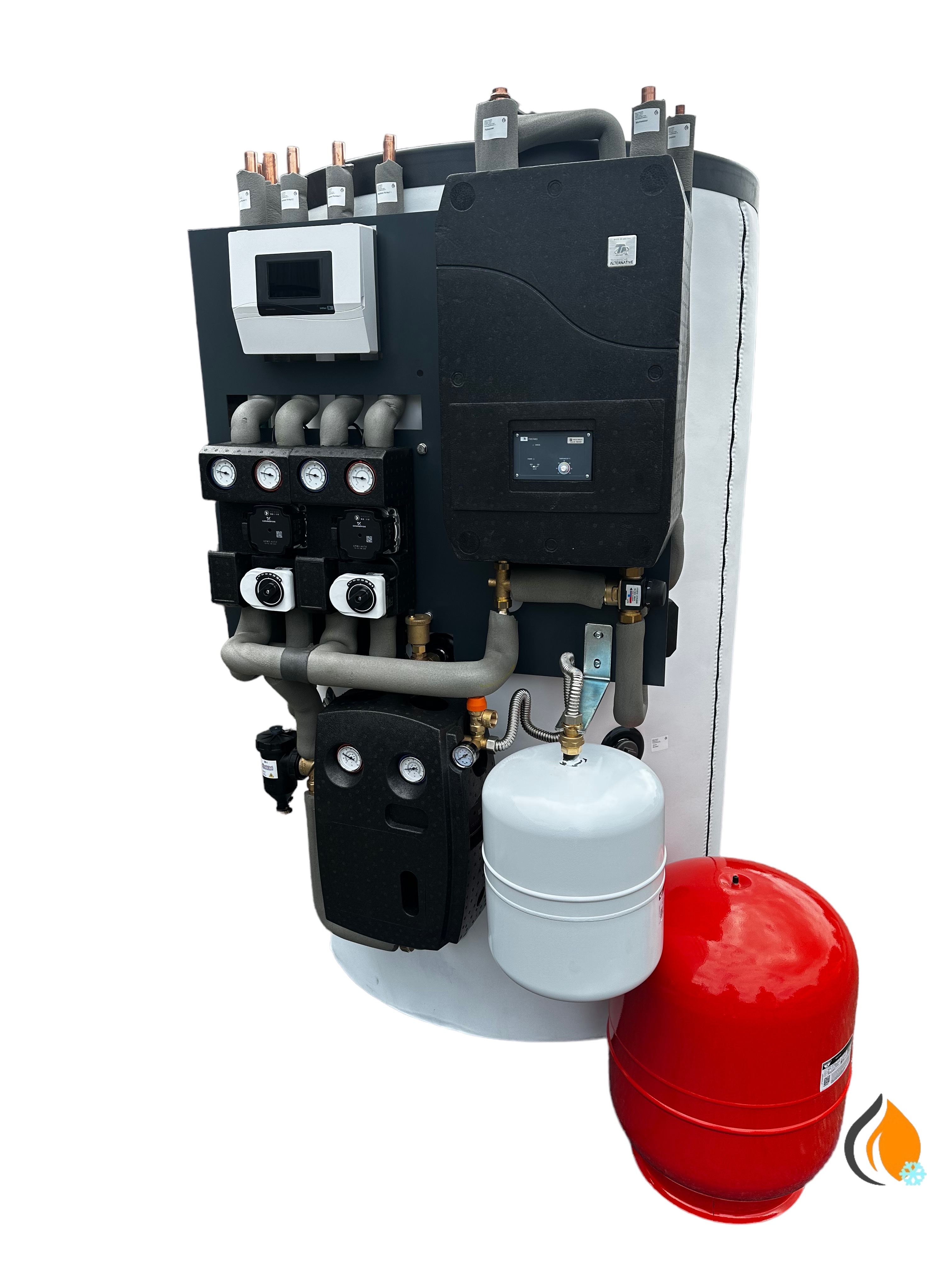

Hygiene-Schichtlade-Systemspeicher mit Frischwassermodul und Heizkreisset. Als Zentrum eines zukunftsicheren Wärmesystems besitzt der StemuStore eine Vielzahl von Vorteilen, die für ein sparsames Wärmekonzept von großer Bedeutung sind. Erst mit einem multivalenten Systemspeicher, wie dem StemuStore, ist die Nutzung von Alternativenergien, wie Solar, Holz und Wärme aus der Umgebungsluft effizient möglich. Ob Öl-, Gas-, Holz-, Sonnen-, Erd- oder Umgebungsluftenergie, einzeln oder kombiniert; der StemuStore sammelt und speichert die Wärme verschiedenster Energiequellen und führt sie dem Heizkreislauf bei Bedarf zu. Bekanntlich wird die Leistungsgröße von konventionellen Heizkesseln nach den niedrigsten Außentemperaturen, die im Laufe der letzten zehn Jahre im Durchschnitt vorlagen, ausgewählt. Nachweislich treten diese aber nur zu weniger als 5 % im Jahr auf. Meistens sind Temperaturen um 0 bis +5 Grad vorherrschend, so dass vorhandene Heizkessel überwiegend weit überdimensioniert sind. Dies hat zur Folge, dass ein überhöhter Energieverbrauch durch häufige Kesselstarts entsteht. Der StemuStore hingegen wirkt wie eine Pufferbatterie und ist so konstruiert, dass er große Kesselleistung aufnimmt, einspeichert und bedarfsgerecht dem Heizsystem wieder zuführt. Neben der Energieeinsparung wird so, durch Senkung der Kesselstarts, die Höhe des Schadstoffausstoßes im großen Umfang verringert. Zusätzliche Kosteneinsparungen sind durch geringeren Verschleiß der Brennerbauteile, bedingt durch die Reduzierung der Kesselstarts, möglich. Der StemuStore ist ein Multivalentspeicher mit einem hocheffizienten Frischwassermodul, sowie einer sehr effizienten solaren Einschichtung. Das Gesamtvolumen beträgt 810 Liter. Gerade im Bereich der Heizungssanierung ermöglicht diese Kombination eine Platz- und Energiesparende Lösung. Dieser Vorteil ist auch im Neubau nicht zu unterschätzen. Durch die Brauchwasserbereitung im Durchlaufprinzip, besitzt der StemuStore Hygienespeicherqualitäten und es bedarf keiner weiteren Maßnahmen gegen Legionellengefährdung. Beim StemuStore verwendet wir die äußerst bewährte Solarpipetechnik. Diese ausgeklügelte Schichtungstechnik, die je nach Temperaturniveau die aufgenommene Solarenergie in die richtigen Temperaturzonen verteilt und in einem entscheidenden Bereich für ständig kühles Pufferwasser sorgt, erhöht den Wirkungsgrad Ihrer Solaranlage und garantiert eine schnelle Nutzung der Sonnenenergie. Das bis in den untersten Bereich geführte Rücklaufwasser wird in die jeweiligen Temperaturregionen eingeschichtet und nimmt so nicht nur die maximal mögliche Wärme auf, sondern kühlt wiederum den unteren Solarbereich ab und schafft dadurch Platz für weitere kostenlose Solarenergie. Wärmeleitkammern sorgen für eine beruhigte Entnahme und Rückspeisung des Heizungswassers. Eine Maßnahme, die jeder Schichtenspeicher besitzen sollte. Eine passgenaue, FCKW-freie, Vliesisolierung garantiert sehr geringe Abstrahlungsverluste. Herstellergarantie: 5 Jahre gegen Durchrosten. Der Systemspeicher kommt komplett ausgerüstet und vormontiert mit folgenden komponenten: StemuPilot Die StemuPilot ist eine der modernsten Heizungsregelungen, die zurzeit für die Gebäudebeheizung angeboten wird. Die übersichtlich angeordneten Bedienungsfelder auf dem großen Touchdisplay ermöglichen eine schnelle und exakte Bedinung, die Sie ebenso über Ihr Smartphone oder Tablet vornehmen können (Internetmodul erforderlich). Mehrere, sehr sinnvolle Standardprogramme sind im Datenspeicher fest und unverlierbar hinterlegt, so dass sie bei Bedarf jederzeit wieder abgerufen werden können. Die Grundversion der StemuPilot regelt ein Wärmeabgabesystem, wie z. B. Ihre Heizkörper oder die Fußbodenheizung. Auch die Brauchwassererwärmung besitzt eigene Heizprogramme und lässt sich unabhängig von den anderen Wärmeabgabesystemen regeln. Die Besonderheit der StemuPilot ist jedoch das Wärmespeichermanagement. Mit einer integrierten Solar- und Ansteuerungsfunktion eines Hauptwärmeerzeugers, sowie verschiedene Zusatz-Wärmeerzeuger, wie Holz, Wärmepumpe usw., werden alle Bedürfnisse der Wärmeverbraucher bzw. Wärmeabgabesysteme optimal mit Energie versorgt. Immer im Vordergrund bei der StemuPilot steht ein umweltfreundlicher und sparsamer Betrieb des gesamten Heizsystems. Mit der StemuPilot legen Sie, zusammen mit Ihrem Servicemitarbeiter, die Betriebsweise Ihrer Wärmeerzeuger fest. Nicht zu vergessen sind die bewährten zusätzlich einstellbaren Funktionen, wie -Partyfunktion, -Schornsteinfeger-Servicetaste, -Fühler- und berechnete Soll-Wert-Abfrage, -Brauchwasserladefunktion (für die einmalige Speichererwärmung bei gesperrtem Zeitprogramm) sowie eine Betriebswahlfunktion mit den Einstellmöglichkeiten: - 24-Stunden-Tagesbetrieb oder abgesenkter Nachtbetrieb; Sommerbetrieb (nur Brauchwassererwärmung); Handbetrieb usw. Weitere, für den Heizungsfachmann wichtige Einstellmöglichkeiten, befinden sich in den unteren Ebenen der Reglerstruktur. Ob automatische Heizkurvenoptimierung (nur mit Fernsteller oder Fernbedienung möglich), automatische SommerWinter-Umschaltung, Legionellen- oder Speicher-Vorrangschaltung, Bivalenzpunkt; dieStemuPilot nutzt alle in der Regelungstechnik bekannten Möglichkeiten, die eingesetzte Energie effizient einzusetzen. Armaturenblock Der Armaturenblock ist einer der wichtigsten Bausteine in den modernen Stemu-Systemheizungen. Mit den geringen Abmessungen und den vorbildlichen Mischeigenschaften, auch bei kleinen Wärmemengen, wird der Armaturenblock den neuen Anforderungen im Ein- bis Zweifamilienhaus-Bereich mehr als gerecht. Gerade bei der Wärmeanpassung werden durch die ständig geänderten Witterungs- und Bedürfnissanforderungen funktionell und qualitativ hochwertige Materialien benötigt. Weitere Argumente wie z. B. Korrosionsbeständigkeit, Langlebigkeit und Montagefreundlichkeit sind Voraussetzung und waren unser Ziel bei der Entwicklung der Stemu-Armaturenblöcke. Als Bindeglied zwischen dem StemuStore-Wärmespeicher und dem Wärmeabgabesystem erfüllt der Armaturenblock alle diese Anforderungen und trägt dazu bei, den sparsamen Betrieb der gesamten Heizungsanlage zu gewährleisten. Der Armaturenblock ist eine aus speziellem Rotguss gefertigte Kompaktarmatur, welche Umwälzpumpe und Mischer in einem Gehäuse vereinigt. Der Drehschieber und Mischerdeckel ist aus Messing gefertigt und mit einer doppelten O-Ring-Abdichtung versehen. Der aufgesetzte Mischermotor ist sehr zuverlässig und hält den Mischer immer auf die gewünschte bzw. von der StemuPilot vorgegebenen Einstelltemperatur. Der Armaturenblock ist mit einer hocheffizienten Umwälzpumpe, die in der Energieeffizienzklasse A eingestuft ist, ausgestattet. Durch den Einsatz der äußerst sparsamen Umwälzpumpe kann der Stromverbrauch gegenüber einer herkömmlichen Umwälzpumpe um ca. 80% gesenkt werden. Die Pumpenelektronik wird über einen Drucksensor auf die zum Objekt bestens geeigneten Werte eingestellt. LED Anzeigen signalisieren den aktuellen Sparmodus. Die Leistungsaufnahme dieser Effizienzpumpe liegt zwischen 3 und 28 Watt. Weitere Besonderheiten sind der Permamentmagnetrotor, ein blockierstromfester Motor, die Anpassung der Pumpenleistung an den tatsächlichen Bedarf der Heizungsanlage und die selbstverständlich hochwertigen Materialien. FRISTAR 3 In dem FRISTAR 3 Frischwassermodul wird durch optimale Abstimmung des Regelverhaltens mit der Hocheffizienzpumpe und dem Wärmetauscher eine perfekte Konstanthaltung der Auslauftemperatur unabhängig von Durchflussänderungen garantiert. In der Frischwasserstation FRISTAR3 wird Trinkwasser im Durchflussprinzip energiesparend und hygienisch erwärmt. Wird Wasser gezapft, fördert die Pumpe im Primärkreis Speicherwasser aus dem StemuStore durch den hocheffizienten Plattenwärmetauscher. Auf der Sekundärseite des Wärmetauschers wird das durchströmende Trinkwasser auf die eingestellte Solltemperatur aufgeheizt. Das abgekühlte Speicherwasser wird in den unteren Bereich des StemuStores zurückgeführt. Die Drehzahlregelung der Primärkreispumpe erfolgt im StemuPilot auf Grund der Messwerte des Volumenstromsensors in der Warmwasserleitung und der Temperatursensoren in der Kaltwasserleitung. Die Pumpe wird durch PWM-Signale angesteuert. Die optimale Abstimmung des Regelverhaltens mit Pumpe, Ventil und Wärmetauscher garantiert perfekte Konstanthaltung der Auslauftemperatur." Nachfülleinrichtung Zum Be-und Nachfüllen von geschlossenen Heizungsanlagen Gehäuse aus entzinkungsbeständigem Messing Gemäß DIN EN 1717-2000 Einbaulage: waagrecht mit Ablaufanschluss nach unten Mit Wärmedämmschale Betriebstemperatur: max 65° Ablaufanschluss: HT DN 40 Anschlussgröße: DN 15 AG (1/2“) Die Nachfüllkombination vereinigt Systemtrenner Typ BA, Druckminderer und zwei Absperrkugelhähnen Flüssigkeitskategorie 4 (giftige, sehr giftige, krebserzeugende, radioaktive Stoffe) KTW/W270-Empfehlungen für Trinkwasser werden eingehalten Eingangsdruck :min. 2,0bar/ max. 10,0bar Ausgangsdruck: 1,5-4,0bar Magnetit- und Schlammabscheider Entfernt magnetische und nichtmagnetische Schlammpartikel aus Heizungsanlagen Gehäuse aus technischem Kunststoff Für horizontale und vertikale Rohrleitungen Entleerungshahn mit Schlauch-Anschluss Sicherheitseinrichtungsset Ausdehnungsgefäß 80 Liter Kappenventil 1" Sicherheitsgruppe mit Schnellentlüfter Ein weiterer Stemu-Armaturenblock, sowie die Solarstation StemuSun samt Ausdehnungsgefäß finden bei Bedarf direkt am Systemspeicher Platz und verursachen so nur einen geringen Montageaufwand. Auf Wunsch können wir Ihnen zusätzlich Anschlusspakete liefern, um den Systemspeicher in Ihre Heizungsanlage einzubinden. Gerne unterstützen wir Sie auch mit unseren Dienstleistungen z.B. bei der Planung, komplette Montage oder persönliche und telefonische Betreuung während der Montage mit anschliedender Inbetriebnahme durch unseren Kundendienst.
Funktionsweise: Die Boden-, bzw. Trogschnecke dient dazu, die in länglichen Pelletsilos befindlichen Pellets zu dem stirnseitigen „Übergabekasten“ zu transportieren, von welchem diese über eine oder mehrere in Serie geschaltete Zufuhr-schnecke(n) zum Pelletbrenner transportiert werden. Werden aus dem „Übergabekasten“ Pellets entnommen, so befördert die Boden-, bzw. Trogschnecke das Schüttgut nach. Die Trogschnecke wird ebenfalls bei individuellen, länglichen, Lagerformen verwendet. Dazu kann sie mit speziellen Verlängerungsschnecken (siehe Abbildung) erweitert gebaut werden. Die Bodenschnecke arbeitet unabhängig von den Folgeschnecken. Ein Niveausensor am Übergabekasten kombiniert mit einem Steuergerät macht dies möglich. Egal warum, wie und wann aus dem Übergabekasten Pellets entnommen werden. Das Steuergerät sorgt dafür, dass sich dort immer Pellets befinden. Sollte sich das Lager vollständig entleert haben, so können die Motoren nicht durch Leerlauf überlastet werden, da das Steuergerät den Förderbetrieb einstellt. Dies wird zusätzlich mit rotem Warnlicht signalisiert. Motorschutz: Sollte sich das Lager vollständig entleert haben, so können die Motoren durch Leerlauf nicht überlastet werden. Die Niveausteuerung stellt dann den Betrieb ein und signalisiert das mit einem roten Warnlicht. Montageanordnung: Durch die freie Beweglichkeit der Kopllungseinrichtung zwischen Boden- und Folgeschnecke ist eine Montage in fast jeder Richtung möglich. Achtung ! Die Neigung der Förderschnecke ist von 0o bis etwa 70o möglich. Dazu ist genügend Bodenfreiheit erforderlich. Das PelliStore , beispielsweise, kann dazu auf einem etwa 10cm hohen Sockel aus Hartschaum oder Gasbetonplatten (YTONG) errichtet werden. Um für ausreichende Bewegungsfreiheit zu sorgen, kann beispielsweise auch eine Aussparung im Estrich frei bleiben
Schichtladespeicher mit Heizkreisset. Als Zentrum eines zukunftsicheren Wärmesystems besitzt der StemuStore eine Vielzahl von Vorteilen, die für ein sparsames Wärmekonzept von großer Bedeutung sind. Erst mit einem multivalenten Speicher, wie dem StemuStore, ist die Nutzung von Alternativenergien, wie Solar, Holz und Wärme aus der Umgebungsluft effizient möglich. Ob Öl-, Gas-, Holz-, Sonnen-, Erd- oder Umgebungsluftenergie, einzeln oder kombiniert; der StemuStore sammelt und speichert die Wärme verschiedenster Energiequellen und führt sie dem Heizkreislauf bei Bedarf zu. Bekanntlich wird die Leistungsgröße von konventionellen Heizkesseln nach den niedrigsten Außentemperaturen, die im Laufe der letzten zehn Jahre im Durchschnitt vorlagen, ausgewählt. Nachweislich treten diese aber nur zu weniger als 5 % im Jahr auf. Meistens sind Temperaturen um 0 bis +5 Grad vorherrschend, so dass vorhandene Heizkessel überwiegend weit überdimensioniert sind. Dies hat zur Folge, dass ein überhöhter Energieverbrauch durch häufige Kesselstarts entsteht. Der StemuStore hingegen wirkt wie eine Pufferbatterie und ist so konstruiert, dass er große Kesselleistung aufnimmt, einspeichert und bedarfsgerecht dem Heizsystem wieder zuführt. Neben der Energieeinsparung wird so, durch Senkung der Kesselstarts, die Höhe des Schadstoffausstoßes im großen Umfang verringert. Zusätzliche Kosteneinsparungen sind durch geringeren Verschleiß der Brennerbauteile, bedingt durch die Reduzierung der Kesselstarts, möglich. Der StemuStore ist ein Multivalentspeicher mit einer sehr effizienten solaren Einschichtung. Das Gesamtvolumen beträgt 745 Liter. Gerade im Bereich der Heizungssanierung ermöglicht diese Kombination eine Platz- und Energiesparende Lösung. Dieser Vorteil ist auch im Neubau nicht zu unterschätzen. Beim StemuStore verwendet wir die äußerst bewährte Solarpipetechnik. Diese ausgeklügelte Schichtungstechnik, die je nach Temperaturniveau die aufgenommene Solarenergie in die richtigen Temperaturzonen verteilt und in einem entscheidenden Bereich für ständig kühles Pufferwasser sorgt, erhöht den Wirkungsgrad Ihrer Solaranlage und garantiert eine schnelle Nutzung der Sonnenenergie. Das bis in den untersten Bereich geführte Rücklaufwasser wird in die jeweiligen Temperaturregionen eingeschichtet und nimmt so nicht nur die maximal mögliche Wärme auf, sondern kühlt wiederum den unteren Solarbereich ab und schafft dadurch Platz für weitere kostenlose Solarenergie. Wärmeleitkammern sorgen für eine beruhigte Entnahme und Rückspeisung des Heizungswassers. Eine Maßnahme, die jeder Schichtenspeicher besitzen sollte.Eine passgenaue, FCKW-freie, Vliesisolierung garantiert sehr geringe Abstrahlungsverluste.Herstellergarantie: 5 Jahre gegen Durchrosten.
